Rabu, 01 Juni 2016

COVER TUGAS RLTD KELAS B

Tugas Presentase RLTD Kelas B
"Elektronika Digital dan Teknik Digital"


Disusun Oleh :
Evan Edsa Azola (1510951002)
Muhammad Ikhbal (1510952021)
 Jurusan Teknik Elektro
Fakultas Teknik
Universitas Andalas
Padang
2016

Referensi : Tokheim, Roger. L . 1995 . Elektronika Digital . Jakarta : Erlangga
                    Widjanarka. N, Wijaya . 2006 . Teknik Digital . Jakarta : Erlangga
Diposting oleh di Tidak ada komentar:

TUGAS RLTD KELAS B: MEMBUAT APLIKASI JAM DIGITAL

Dibuat oleh :
1. Evan Edsa Azola     (1510951002)
2. Muhammad Ikhbal  (1510952021)
Dosen Pembimbing : Darwison Daud, M.T

Selamat datang semuanyaa, sekarang disini saya akan menjelaskan tugas pada salah satu mata kuliah saya, yaitu RLTD (Rangkaian Logika dan Teknik Digital). Dimana pada tugas ini saya akan membuat Jam Digital menggunakan IC 4026. IC ini merupakan Encoder, Decode, dan sekaligus sebuah driver untuk penampil Seven Segment Display.

   Berikut ini merupakan bentuk dari IC tersebut :

Gambar 1. "Bentuk Dari IC 4026."
Dan berikut ini adalah bentuk dari Jam Digital tersebut :
Gambar 2. "Bentuk dari Jam Digital."

 Download :
Rangkaian :
http://www.mediafire.com/download/2wizr989u9e4dgm/Jam_%27Tugas%27_Digital.DSN

Video :
http://www.mediafire.com/download/p1reeoudyztooou/VBuatLog_Tugas_Edition_1.mp4
http://www.mediafire.com/download/1c3i3ot5vi8vanx/VBuatLog_Tugas_Edition_2.mp4
http://www.mediafire.com/download/ay8j8bz7tfpdtey/VBuatLog_Tugas_Edition_3%282%29.mp4

Panduan :
http://www.mediafire.com/download/c22d458b7clj3fl/Panduan_Tugas_-_Jam_Digital.docx

Paket All In One (Sudah Termasuk File HTML Beserta File Pendukung HTML) :
DOWNLOAD
Diposting oleh di Tidak ada komentar:

UAS RLTD

UAS RLTD
1. Evan Edsa Azola     (1510951002)
2. Muhammad Ikhbal  (1510952021)
Dosen Pembimbing : Darwison Daud, M.T

Rangkaian Sensor Cahaya Untuk Menggerakkan Motor Pada Line Follower

Prinsip Kerja Rangkaian :
   Pada pembuatan rangkaian ini, kita memerlukan :
1.   LDR (Light Dependent Resistor)
2.   LED Red dan Green
3.   Potensiometer
4.   Resistor
5.   IC Komparator (LM324)
6.   IC Driver Motor (L293D)
7.   Motor DC
8.   Power (VCC) dan Ground

    Kali ini saya tidak akan membuat panduannya (Karena Kepanjangan hehehe :p), tetapi kalau Para Pencari Ilmu ingin mencari panduannya silakan didownload panduannya di bawah Post ini. Setelah Para Pencari Ilmu mengikuti semua panduannya maka hasil nya akan seperti ini :

Gambar 1. "Hasil Akhir Dari Rangkaian Sensor Cahaya Untuk Menggerakkan Motor Pada Line Follower"
    Apabila Para Pencari Ilmu melihat dengan seksama, terdapat dua buah IC yang asing kan ? yaitu IC Komparator LM324 dan IC Driver Motor L293D. Disini akan dijelaskan secara ringkas 2 buah IC tersebut.

 Komparator ?
   Merupakan alat yang digunakan untuk membandingkan ukuran panjang atau Tegangan. Komparator yang digunakan pada rangkaian ini merupakan Komparator Tegangan, dimana Komparator ini akan membandingkan tegangan yang masuk.
Berikut ini merupakan contoh dari IC Komparator tersebut, yaitu IC LM324 :



Gambar 2. "Bentuk Dari IC Komparator LM324."
Keterangan pada gambar tersebut adalah :
1. Input Gerbang Non Inverting
2. Input Gerbang Inverting
3. Input Power / VCC
4. Input Ground
5. Output
Driver Motor ?
    Merupakan IC yang digunakan untuk menggerakkan Motor DC. Berikut contoh dari IC tersebut yaitu IC L293D :


Gambar 3. "Bentuk Dari IC Driver Motor L293D
 Berikut adalah penjelasan mengenai pin - pin tersebut :
1. Pin Input (IN1,IN2,IN3,IN4) : Merupakan jalan masuk dari sinyal kendali Motor DC.
2. Pin Output (OUT1,OUT2,OUT3,OUT4) : Merupakan jalan keluar ke masing - masing driver yang dihubungkan ke Motor DC.
3. Pin Enable (EN1,EN2) : Merupakan jalan untuk mengijinkan driver untuk menerima perintah untuk menjalankan Motor DC. Pin ini akan aktif jika diberikan Logika High.
4. Pin VCC (VS,VSS) : Merupakan jalur input tegangan sumber driver Motor DC.
5. Pin Ground (GND) : Merupakan jalur yang harus dihubungkan ke Ground.

Driver ini memiliki Tabel Kebenarannya, yaitu :


Gambar 4. "Tabel Kebenaran Dari IC Driver Motor L293D."


Download :

Rangkaian :
http://www.mediafire.com/download/71lksguwqmagqg3/Light_Sensor_On_Motor.DSN

Video :
http://www.mediafire.com/download/wfkb8toihgdmxpf/VBuatLog_UAS_Edition.mp4

Panduan :
http://www.mediafire.com/download/l44u3dde8cx66mk/Panduan_UAS_-_Menggunakan_Sensor_Cahaya_Untuk_Menggerakkan_Motor_Pada_Line_Follower.docx

Paket All In One (Termasuk HTML Presentase) :
http://www.mediafire.com/download/47wwwgk8lnp2jfh/Paket_All_In_One_UAS.rar

Diposting oleh di Tidak ada komentar:

Sabtu, 30 April 2016

UTS RLTD

UTS RLTD
Dibuat oleh :
1. Evan Edsa Azola     (1510951002)
2. Muhammad Ikhbal  (1510952021)
Dosen Pembimbing : Darwison Daud, M.T
Pertanyaan : No. 2 (d)
Rangkailah rangkaian down counter IC 74193 yang terhubung ke 7-segment common anoda

 Jawaban :
Prinsip Kerja Counter
   Pada pembuatan counter ini kita memerlukan bahan - bahan sebagai berikut :
1. Switch (Sw - Spdt)
2. IC Counter (74193)
3.  IC Decoder (74LS47)
4. Seven Segment Common Anoda
5. Power (VCC) dan Ground

Yang pertama adalah kita hubungkan input dari Switch ke Power dan Ground seperti yang ada di bawah ini :
  Dan output dari Switch akan kita hubungkan ke Pin DN (Down), sedangkan untuk pin UP  dan PL  (Parallel Load) dihubungkan ke Power. dan bagian MR (Master Reset) dihubungkan ke ground. Seperti yang terlihat di bawah :


 Dan output dari IC Counter (74193) akan dihubungkan ke IC Decoder untuk Seven Segment (74LS47), seperti yang terlihat di bawah ini :


 Dan ouput dari Decoder ini akan dihubungkan ke Seven Segment Display, karena kita menggunakan Seven Segment Common Anoda, maka kita harus mengalirkan tegangan positif yaitu Power (VCC), dan Power dihubungkan ke Seven Segment Common Anoda, seperti yang terlihat dibawah :

 Dan rangkaian akan aktif, karena rangkaian ini bersifat Aktif Rendah (Low Active), maka pada logika 1 rangkaian akan Stand By, dan pada logika 0 rangkaian ini akan berjalan mundur kebelakang sesuai dengan namanya Counter Down. Berikut ini adalah tabel dari IC yang kita gunakan :
"Tabel Kebenaran IC 74193"

"Tabel Kebenaran IC 74LS47"
Diposting oleh di Tidak ada komentar:

TEKNIK DIGITAL BAB 10 SUB BAB 1 : Encoder

Referensi : Widjanarka, N. Wijaya  . 2006 . Teknik Digital . Jakarta : Erlangga
Dibuat Oleh : Muhammad Ikhbal (1510952021)
Dosen Pembimbing : Darwison Daud, M.T

Encoder
   Encoder adalah suatu piranti yang dapat mengubah suatu sistem (contohnya bilangan desimal) yang terdapat pada bagian masukan (Input),menjadi sistem bilangan biner yang terdapat pada bagian keluarannya (Output).Proses pengubahannya disebut Encoding (penyandian atau pengkodean).

Gambar 1. "Diagram Dasar Blok Piranti Encoder."

Encoder pun memiliki banyak jenis dan fungsi yang bermacam - macam pula, berikut ini adalah jenis - jenis dari Encoder :

1. Encoder Desimal ke BCD
   Prinsip kerja dari encoder ini adalah mengubah bilangan Desimal menjadi bilangan Biner.
Gambar 1. "Diagram Blok Encoder Desimal ke BCD."

   Dan berikut ini adalah tabel kebenarannya :
Gambar 2. "Tabel Kebenaran Encoder Desimal ke BCD."
 Dan bentuk dari rangkaian Encoder Desimal ke BCD terlihat dibawah berikut :
Gambar 3. "Bentuk dasar dari Encoder Desimal ke Biner."
Salah satu contoh IC untuk Encoder ini adalah IC 74147. Berikut akan diperlihatkan bentuk IC dan rangkaiannya :

Gambar 4. "Bentuk IC dan Diagram Blok IC 74147."
Gambar 5. "Bentuk Internal Dari IC 74147."
Gambar 6. "Tabel Kebenaran IC 74147."

2. Encoder Oktal Ke Biner
   Prinsip kerjanya hampir sama dengan Encoder Desimal ke Biner, tetapi Encoder ini merubah bilangan oktal ke biner, contohnya adalah IC 74148. Berikut ini adalah data - data teknis dari IC tersebut :

Gambar 6. "Bentuk dan Diagram Blok dari IC 74148."

Gambar 7. "Tabel Kebenaran dari IC 74148."
Download :

Rangkaian :
Bentuk Dasar Dari Encoder Desimal Ke Biner :
DOWNLOAD RANGKAIAN
Bentuk Dalam Dari IC Encoder 74147 :
DOWNLOAD RANGKAIAN


Video :
Bentuk Dasar Dari Encoder Desimal Ke Biner :
http://www.mediafire.com/download/4thl7ehzkag4965/VBuatLLog_5.1.mp4
http://www.mediafire.com/download/h8lle7gkn9a5n8z/VBuatLog_5.2_%28End%29.mp4
Bentuk Dalam Dari IC Encoder 74147 :
http://www.mediafire.com/download/h8vurvxzmuufl7l/VBuatLog_8.1.mp4 http://www.mediafire.com/download/vft9afcviv5oy3f/VBuatLog_8.2_%28End%29%282%29.mp4


Panduan :
Bentuk Dasar Dari Encoder Desimal Ke Biner :
http://www.mediafire.com/download/n2q5b423blay776/Panduan_8_-_Rangkaian_Dasar_Encoder_Desimal_Ke_Biner.docx
Bentuk Dalam Dari IC Encoder 74147 :
http://www.mediafire.com/download/nyzxt5xbw53jh9a/Panduan_9_-_Rangkaian_Internal_Dari_Encoder_74147.docx


Paket All In One (Sudah Termasuk Presentase dan File Pendukung HTML): http://www.mediafire.com/download/jhrl0orhcl0elo6/Paket_All_In_One_10.1.rar
Diposting oleh di Tidak ada komentar:

TEKNIK DIGITAL BAB 10 SUB BAB 2 : Decoder

Referensi : Widjanarka, N. Wijaya  . 2006 . Teknik Digital . Jakarta : Erlangga
Dibuat Oleh : Muhammad Ikhbal (1510952021)
Dosen Pembimbing : Darwison Daud, M.T


Decoder


Decoder atau pendekode adalah suatu piranti yang dapat mengubah suatu sistem bilangan
biner yang terdapat pada bagian masukan (Input) menjadi sistem bilangan yang lainnya
(contohnya Desimal) yang terdapat pada bagian keluarannya (Output).
Proses pengubahannya disebut Decoding.

Gambar 1. "Diagram Dasar Piranti Decoder."


 Decoder juga memiliki banyak jenis seperti Encoder, berikut ini adalah jenis - jenisnya :

1. Decoder Desimal Ke BCD
   Prinsipnya kerjanya berbeda dengan Encoder, Decoder mengubah bilangan Biner ke
Desimal. karena jumlah Outputnya 8 buah, maka sering disebut juga Decoder Biner Ke Oktal.
Berikut adalah data - data teknis dari Decoder tersebut :

Gambar 2. "Diagram Blok dari Decoder."





Gambar 3.1 "Tabel Kebenaran Decoder pada Aktif Tinggi (High Active)










Gambar 3.2 "Tabel Kebenaran Decoder pada Aktif Rendah (Low Active)

Gambar 4. "Rangkaian Dasar dari Decoder."


Berikut ini adalah contoh Decoder yaitu IC 74138 dan IC 7442. Berikut adalah data - data
teknis dari IC tersebut :
Gambar 5.1 "Bentuk dan Diagram Blok IC 74138."
Gambar 5.2 "Bentuk dan Diagram Blok IC 7442."
Gambar 6.1 "Tabel Kebenaran IC 74138."
Gambar 6.2 "Tabel Kebenaran IC 7442."


Gambar 7.1 "Rangkaian Dari IC 74138."





Gambar 7.2 "Rangkaian Dari IC 7442."







2. Decoder Hexadecimal
   Prinsip kerja decoder ini menerima masukan (Input) 4-Bit dan memeilih keluarannya
(Ouput) dari 16 Output yang tersedia.Contoh dari Decoder ini adalah IC 74154. Data teknis
dari IC tersebut adalah :

Gambar 8. "Bentuk dan Diagram Blok IC 74154."

Gambar 9. "Tabel Kebenaran dari IC 74154."

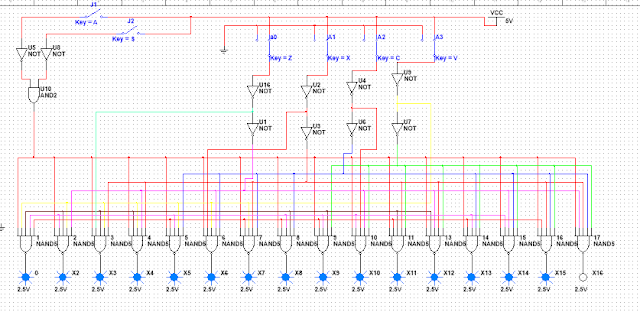

Gambar 10. "Rangkaian dari IC 74154."



Download :

Rangkaian :
Rangkaian Dasar Dari Decoder :
DOWNLOAD RANGKAIAN
Rangkaian Internal Dari IC 74138 :
DOWNLOAD RANGKAIAN
Rangkaian Internal Dari IC 7442 :
DOWNLOAD RANGKAIAN
Rangkaian Internal Dari IC 74154 :
DOWNLOAD RANGKAIAN

Video :
Rangkaian Dasar Dari Decoder :
DOWNLOAD VIDEO
Rangkaian Internal Dari IC 74138 :
DOWNLOAD VIDEO BAGIAN 1
DOWNLOAD VIDEO BAGIAN 2
Rangkaian Internal Dari IC 7442 :
DOWNLOAD VIDEO

Panduan :
Rangkaian Dasar Dari Decoder :
DOWNLOAD PANDUAN
Rangkaian Internal Dari IC 74138 :
DOWNLOAD PANDUAN
Rangkaian Internal Dari IC 7442 :
DOWNLOAD PANDUAN


Paket All In One 10.2 (Sudah Termasuk File HTML Dan File Pendukung HTML) :
DOWNLOAD PAKET ALL IN ONE


Diposting oleh di Tidak ada komentar:
